 D2K热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

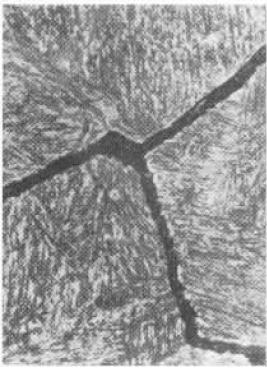

图1(400×)D2K热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
材料：42CrMoD2K热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
工艺情况：表面感应加热淬火后磨削加工D2K热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
浸蚀方法：4%硝酸酒精溶液浸蚀D2K热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
组织说明：图1高倍率下的形貌，沿晶裂纹较宽而且平直，针状马氏体清晰可见，相当于1～2级，属过热淬火组织。D2K热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
磨削过程中，工艺控制不当会发生二次淬火，但一般不会引发过热粗大组织。本样品形貌表明，感应加热过程中有过热现象。也不能排除本样品在感应加热淬火前组织已经粗大，这可以进一步从分析心部组织中找到答案。D2K热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
