xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
摘要：金属热处理的目的是通过工艺实施改善加工件性能，并最终使机器和制造的装备以优良的技术性能服役运行。工艺过程是在科学配置工艺装备，合理选用工艺材料并在严格的技术管理和生产监管下方能达到节能、环保、优质、高效的目标。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
关键词：少无氧化热处理工艺；钢铁加热保护；热处理质量控制xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
今年中国热处理学会成立50周年，50年正好半个世纪，“世纪之半，值得纪念”。我与热处理结缘也50年，这段经历和机遇对钢铁保护加热，提高加工品质，实现热处理质量控制，关注多年，有一些实践体会，供同行参考。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
1 机遇与条件xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
50年前我有幸在航空系统的企业工作，这是中国最早自主建设的工厂，当年国家经济条件是用“一穷二白”来形容。提倡“技术革命，技术革新”一切要自己动手创造。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
新建的热处理车间除了一台高温和几台中温箱式炉，最好的少无氧化设备是盐浴电阻炉和一台小高频，回火炉旁设计有一台小渗碳炉位置。直到我离开未见安装到位。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
车间集结了一批有志年轻人，提出要在“七十年代要达到全国领先水平”。结合产品需要自行研制氨气保护加热炉，真空加热淬火装置和真空回火装置。厂内制氧站生产的氧气是标定产品用，而氮气则排空，把氮气引到热处理来用？经试验攻关多方面原因试验不理想，达不到预期效果。探索更好的少无氧化的信念由此萌生。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
提高盐浴炉加热质量，严格操作规程，加热时间用秒錶卡，脱氧剂配方调配、脱氧、捞渣严格控制，不断更新当年能购到的脱氧剂、木炭、氯化铵、亚铁******、亚铁******等，浴盐成分变化很难掌控，对于脱碳敏感的材料还是没有好办法。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
防控工件表面氧化，脱碳的最好方法是采用装箱保护加热CrMn钢的钻套、CrWMn钢的拉伸模经绑扎后装入小罐（用钢管封底焊制）再用废渗碳剂保护、封口后入炉加热。对于稍大的工装、模具就得特殊焊制保护加热用箱，车间储藏室储存大批成系列经焊制或铸造的方形、圆形并配有上盖的箱、罐。和各种木炭、铁屑等备用填充保护剂。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

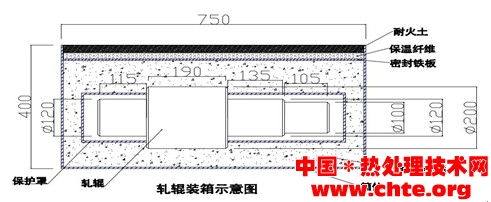

记忆深刻当年GCr15的冷轧辊，外型尺寸不过Φ200× 500mm，但加上工艺予制轧辊颈帽装入外型400× 400× 800mm的一个特殊加热保护箱，为防止轧辊表面增碳，选用铸铁屑做保护剂，勉强在RX-45-9箱式电阻炉内完成加热，出入炉把几个壮小伙累坏了。因考虑要缓慢升温加热，保温用三天（约70小时）真是费力不讨好的典型实例。（参见轧辊装箱示意图）xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
当年热处理人有采取保加热的意识，但收效怎样？最常用的方法例如：xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
1.1箱式电阻炉在置入加热工件后再置入炉底板同宽装有木炭的铁盒，目的是保护加热工件，防止和减轻氧化与脱碳，“师傅做，徒弟学”，效果怎样？没有对比。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
1.2更见甚者，某轴承厂热处理在到温箱式炉内置入多盘滚珠，之后关炉门前泼了一杓机油，一团烟火，目的是消耗炉内空气中的氧气以达到少无氧化效果。试想：燃烧的烟气从炉门上的缝隙溢出，新的冷态空气由下隙吸入炉内！防氧化、脱碳适得其反。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
天时、地利、将关注保护加热掀起了“群众“运动。四年摸索找到一种技术措施，经过试制和试验逐渐效果稳定。在工模具热处理工段开始第一阶段试验也获得良好效果这时是1967年。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
2 实验与应用 xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
2.1实验基本可分成二个阶段xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
第一阶段：实验经过两年，各种钢铁材料，热处理常规的淬火、正火、退火工艺。各种类型的毛坯件，工艺模具几乎都能适用。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
适用钢材品种：xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
碳素结构钢：A3、15#、35#、45#等钢。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
合金结构钢：35CrMo、38CrMoAl、40Cr、42CrMo等。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
碳素工具钢：T7、T8、T10、T12类钢。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
合金工具钢：60Si2Mn、65Mn、GCr15、5CrNiMo、CrWMn、9CrSi等xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
还适用渗碳钢二次加热和Cr12Mo、H13等。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
试验方法：xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
由于当年是在热表处理车间：热处理、表面处理、油漆等工艺在一个管理单元为试验和试用提供便利条件，车间配有压缩空气管线，由喷漆调来喷枪，按加热工件工艺要求“到温入炉”关炉门后在炉门窥视孔处喷入保护剂，数分钟工件表面成膜，达到保护加热效果，中间敞开几次炉门对加热工件无碍，只要保护膜不损坏不会再产生氧化与脱碳。淬火工件出炉入介质之前轻拂表面（吹、扫）膜即脱离。带膜进入介质对介质也不构成损坏。淬火工件可获得最佳硬度值。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
保护剂注入加热炉多少，用压缩空气将保护剂注入炉内形成气雾态，每当炉门缝隙有气雾溢出即可达到效果。在采用喷射或泼入方法时关闭炉门未见烟雾溢出，可打开炉门二次加注保护剂，当见有烟雾淡淡溢出即可。后经不断摸索找出规律。每立方米空间约100-200ml。（45KW炉均50ml,75KW炉均100ml）。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
试验典型实例：xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
试验设备：RX-45-9箱式电阻炉xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
试验产品：xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
2.1.1：热作模具（热锻膜）5CrNiMo钢xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
外形尺寸：Φ240×360mmxdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
2.1.2：模套（冷冲载模）45#钢xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
外形尺寸：外方：400×400mm 内方：180mm 厚120mmxdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
2.1.3：销子：40crxdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
外形尺寸：Φ20×150mmxdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
实验工艺：淬火 工艺温度设定840℃±10℃xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
实验过程：当到温后，将热作模置入炉后部，将模套置于炉中部，将销子置入炉前部，关闭炉门后将保护剂喷入，当淡淡轻烟溢出即完成保护，数分钟从窥视孔可见工件成膜。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
分三次打开炉门取出工件淬火：保温40分钟将销子取出装入吊栏油淬。保温2小时再次开门钩出模套：水淬油冷。关上炉门再次加热保温到4小时将热作模拉出装入料框油淬。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
采用钢铁加热保护剂一次在加热炉中加热三种不同工件，不同形状、不同材质、不同加热时间，可选用同一工艺温度。一次完成保护剂注入，工件成膜后分三次打开炉门取出相对应保温时间的工件，均可获得良好工艺质量保障。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
在试验两年后因工作调动支援“农机上马”后辗转调回北京热处理研究所。直至1991年才在科研项目中实用。中间搁置20余年。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
91年钢铁加热保护剂在北京职工技协热处理专业委员会内试用，2000年开始推广陆续被热处理同行认知。2003年经山西津津化工公司经营已形成用户群。产生较好效益，现将实用典型实例分列于后以供参考。试验的第二阶段是北京热处理研究所完成的，xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
2.2.1：1991年一个技术项目因保护加热未达标，促使用20年前的办法，一试成功。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
2.2.2：在当时盐浴加热和真空加热不能满足小型65Mn钢弹簧片淬火后技术要求时，在试验电炉加热用钢铁加热保护剂获得成功。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
2.2.3：对比性试验xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
试验零件：经渗碳的齿轮截齿后齿样xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
试验设备：SRX-4-9箱式电阻炉xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
试验工艺材料：钢铁加热保护剂xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
钢铁加热保护剂，市场购买到各种防氧化剂（CH-1型和轴承行业的硼砂、硼酸酒精），相关涂料厂制造的防氧化涂料，电子部工艺研究所MG900保护膜。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
试验工艺温度：800℃±10℃xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
工艺时间：保温60minxdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
试验结果：【1】【2】【3】xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
工艺措施xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
效果xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
|
无保护加热xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
脱碳0.15mmxdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
|
各种防氧化剂保护加热xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
表面0.1mm有贫碳现象淬火后硬度HRC62-64xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
|
钢铁加热保护剂xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
无贫碳层，硬度HRC65xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
钢铁加热保护剂因以气雾形成防氧化、防脱碳效果固称：钢铁加热保护剂，QW-F1即示意：Q气W雾-F1防护xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
试验成功后借当年在职工技协工作之便将QW-F1送与热处理专业委员试用。有的在井式电阻炉保护Φ280×2600mm瓦棱辊成功，立即用于生产中。也有的放置几年，1995年下厂调研时才指导应用弹簧定形效果不错即时用于生产。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
2000年职工技协正式推广，承德、大连、北京、天津、沧州等地区的部分企业陆续选用。2003年，山西津津化工公司经营销售在全国形成用户群。扩展在长三角、珠三角、东北沈阳和西部地区使用，使用者均创造良好经济效益。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
3 应用实例（典型产品）xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
3.1正火工艺xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
(工艺曲线图）xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

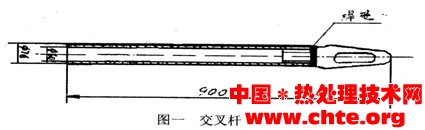

2002年，铁道部车辆厂接到一批10万件交叉杆订单要在两个月内完成：车间设备有四台RT-320-9台车式电阻炉。工件材料：QCZ105-71A-01和Q345D组成。单件重＞50Kg。技术要求：热处理后屈服强度σs≥345MPa，抗拉强度σb≥550MPa，-20℃冲击功≮18J，杆体与定位座环焊缝正火处理晶粒度≮6.5级，杆体脱碳层深度≯0.2mm。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
参考工艺曲线：xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
加热温度：900℃±10℃xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
加热保温时间：20minxdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
出炉强制风冷：室温xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
工件在炉内停留时间总计约2hxdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
正式生产前该厂总工让技术中心选择全国知名企业防氧化保护剂试验生产，经对照检验合格后正式生产。采用QW-F1钢铁加热保护剂防护（侵渍+入炉后抛投250ml）防护效果令人满意。每炉可上两个架工装，每架可装交叉杆100件，空气介质的台车电阻炉顺利完成加工任务。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
3.2 载重汽车车轴xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
广东民营大型工程机械制造有限公司，生产重型载重汽车轴：车间有多台井式电阻加热炉及回火炉。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
车轴材料：20Mn2xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
加热设备：RJ-240-9井式电阻炉xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
加热室尺寸：Φ1200×3600mmxdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
加热工件为无缝钢管Φ外127×Φ内90mm，轴长2300～3000mm,工件入炉后注入炉内QW-F1钢铁加热保护剂1～3升，工件可良好成膜实现防护加热满足工件技术要求，为此该厂专门拟定“钢铁加热防氧化剂操作指导书”。工艺温度：860℃±10℃到温后保温1h,每炉吊装4件，出炉后水冷。质控达标。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
3.3冶金轧辊xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
国有改制机械装备大型企业，生产大型轧辊和轧机：小型辊的材料GCr15,外形尺寸Φ400×400mm。单件重约500Kg。使用设备RT-350-9台车式电阻炉，一次可装入两件辊。200℃入炉抛入200ml钢铁加热保护剂，均温4h后升温650℃保温4小时，经均温后升温820℃保温4h，出炉油淬，硬度测量比不加保护剂可使硬度高出HRC2～3。适用4寸，6寸，8寸，10寸轧辊。效果均达标。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
大型轧辊，材质9Cr2Mo,轧辊工作面Φ700×1450mm总长度约3M，低于350℃入炉预热8h。升温650℃×8h。在大型工频装置上加热880～900℃淬火，效果均可满足技术要求。质控达标。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
3.4长轴热处理xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
江苏民营大型专业热处理厂，有多种多用炉真空加热炉、感应加热装置、气体氮化、离子氮化、气体渗碳等专用热处理设备，设备总量超过百台。传统空气介质加热炉几十台是主力装备，大型台车900Kw，深井炉160 Kw、250 Kw，直径Φ900×长9000 mmΦ加工42CrMo钢,Φ400～Φ500 mm，长8000 mm吊装加热。据介绍使用QW-F1钢铁加热保护剂（一次随工件入炉投入1.25L）可达到工件不氧化，不脱碳，还不产生变形。但使用不当（将工件表面浮油通过加热升温去除，但因工件温度升高，当投入钢铁加热保护剂气雾化后已不能沉积在工件表面，无法完成热化学反应成膜）所以工件出炉淬火不仅氧化还脱碳，而且产生变形，这一现象是值得思考。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
3.5连杆热处理xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
原农机企业承接国外配套40Cr连杆，在热处理后不能达到标准。脱碳层≯0.3mm，该工艺是热模锻件。锻造后，经两道热处理工序，正火+调质。因为锻造件已产生0.3mm脱碳层，正火后就＞0.4mm，若再经调质加热，表面脱碳就累加＞0.5mm。多年解决不了的问题用钢铁加热保护剂采用抛投方式在RX-100-9和RT-150-9电阻炉内顺利完成工艺并满足外企标准。该厂有一次因跑温一炉连杆脱碳层在0.8～1.5mm左右经用QW-F1钢铁加热保护剂防护重新正火后，又挽救50%报废件减少了损失，这种现象也值得分析和思考。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

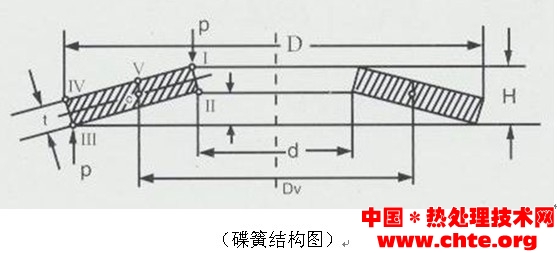

3.6 弹簧钢制品（蝶形弹簧）xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
弹簧钢是机械制造广泛应用的品种，在加热过程是极易氧化、脱碳。当表面出现脱碳组织会降低弹簧制品的疲劳强度，使用寿命因此而减短。据介绍弹簧表面脱碳0.1mm时，明显影响疲劳性能，如果出现全脱碳层会降低50%寿命【5】。防护弹簧钢加热氧化和脱碳更是重要。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
专业生产蝶形弹簧厂家，采用钢材：60Si2Mn和51CrV4等钢材，在退火工序使用QW-F1钢铁加热保护剂防护加热。工艺：860℃±10℃×16h后随炉冷到450℃出炉空冷，总计时间80余小时，每炉加工量5吨，不采取防护脱碳层较深，经用QW-F1保护加热降低脱碳层深度，可将原材料厚度减薄，即减少加工余量又节约原料，降低成本增加效益。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
QW-F1钢铁加热保护剂保护加热效果对照表xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
材料xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
原工艺加热xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
QW-F1保护加热xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
|
60Si2Mnxdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
2.5～3mmxdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
≯2mmxdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
|
51CrVxdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
1.5～2mmxdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
≯1.2mmxdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
3.7 弹簧绕制xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
随着铁路建设发展，高速列车配置的弹簧性能要求逐步提高，疲劳试验100万次增致200万次以保证运行速度300～330㏎/h，甚至要适应300～380㏎/h高速列车。参考德国和法国技术规范，北车集团在使用现有加热装备RT-10M台车式电阻炉完成加热，进行热绕弹簧工艺适用不同材料，60Si2Mn和51CrV4弹簧钢，在Φ20～Φ40 长度6～10M（米），采用QW-F1钢铁加热保护剂保护加热获得良好效果，在51CrV4工艺温度：1030℃±10℃×70min技术达标，实现热处理质量控制。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
3.8 压力容器xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

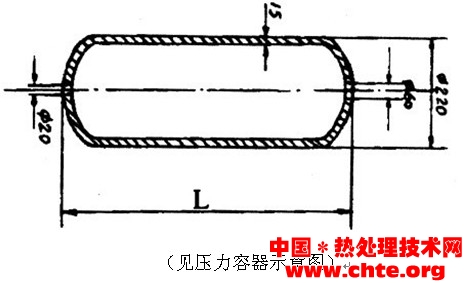

压力容器属于安全系数要求严格的制造业特殊装备，高压气瓶、天热气储气罐、民用液化气罐等用途广泛，生产制造厂家又不断增加，许多民营热处理加工企业依靠常规电阻加热炉采用QW-F1钢铁加热保护剂实现质量控制保证技术要求。压力容器参数xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
其外形尺寸Φ220×800～2200mm，材质：34CrMo4，工艺要求870℃×2h(小时)水淬，回火温度640℃×3h，技术要求：硬度HB218～300，抗拉强度≥735MPa,延伸率：≥20%，经热处理的压力容器入炉前在罐内注入20-50ml，可对工件内外表面实现无氧化和防脱碳，保障表面质量，还省略了加工后表面清整工序，天津、河北地区用户已使用多年，效果良好。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
3.9 汽车钢钢圈模具xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
汽车钢圈加工形成模具为GCr15，在将经焊制钢圈成型是由一对Φ400×200mm模具相对挤压制成，模具表面承受锵铲力很易磨损、划伤。过去用箱式电阻炉加热，采用防氧化涂料保护加热，每公斤仅可涂刷模具两件，每件模具需涂两遍，涂层厚度不够保护效果差，涂刷不仅气味有害还繁琐，油淬时不仅淬火硬度难保证，加热后涂层不易剥除，水淬则因涂料会溶入介质对介质成分改变，也使前后淬火效果不一，淬火质量无法控制。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
采用QW-F1钢铁加热保护剂后，省去繁琐的加热前准备工作，作业环境，劳动条件改善，产品质量有效保障，RX-45-9箱式电阻炉一次2～4件仅耗钢铁加热保护剂50ml。省时、省力、省钱还优质、高效。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

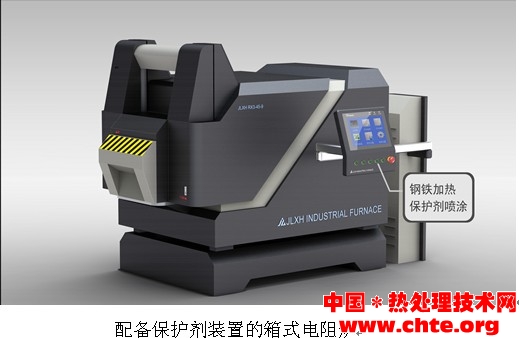

3.10 配有保护剂装置的电阻炉xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
为适应乡镇企业能有效生产出合格热处理加工制品，针对经济实力弱，基础设施条件欠缺，技术和管理能力有限，生产操作人员在缺少技术教育和培训的条件下人员顶岗操作。QW-F1钢铁加热保护剂可采用喷、泼、浸、洒、滴注、涂刷等方法来保障民营小企业实现热处理工艺优质完成。确保产品质控达标。也可按用户要求为对应的箱式、井式、台车式电阻炉，配备QW-F1钢铁加热保护剂便携式注入装置。专门配备QW-F1钢铁加热保护剂的新型电阻炉也已面世，该电阻炉较传统电阻炉方面除炉温均匀性性及智能化控制方面提升外，特别配备了QW-F1钢铁加热保护剂注入装置可实现一键操作。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
4 感触与认知xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
同热处理结缘50年有机会在不同系统的热处理企业工作，在职工技协活动中又见到各类型国企与民企，在调研和技术服务过程中见过不同热处理装备和加工工艺，增长见识与知识。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
仅从钢铁加热保护和控制热处理工艺质量角度观察，国内现有少无氧化加热工艺装备还不能保障生产需要，国内重型机器制造业重达几顿到几十吨的构件是在空气介质电阻炉或燃料炉中加热。氧化、脱碳严重，无法实现质量控制。真空、保护气氛、可控气氛加热设备还无法满足大型和大批量生产的需要。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
大型锻造工件在燃气炉中加热过程中氧化皮可剥落（失重），对于脱碳层只能靠工艺予留加工余量再通过切削加工去除。金属材料表面层组织往往是最细的，性能也最优良，尤如人的皮肤应珍惜爱护。采用热处理工艺改善机械性能，物理性能和化学性能提高装备整体服役条件和工作寿命是表面工程技术的使命。这与表面防护技术是相互关联的。当工艺装备不能满足热加工技术需求时，采用工艺材料实现热处理工艺保护加热无疑是一种拾遗补缺明智的选择，。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
工艺材料用于热处理加热防护在上世纪七、八十年代在中国有一次热潮。那时在1974年航空工业黎明机械厂、西安油漆厂、中科院硅酸盐所、电子工业部工艺研究所、武汉材保所和轴承制造企业先后开发研制一批实用防护加热产品并推向市场如：202涂料、金属热处理保护涂料、高温抗氧化1306涂料、MG900保护膜及SAM-1防氧化脱碳涂料等等。这些产品可以起到隔离空气防止氧化脱碳，但对高温状态金属，钢铁表面与涂层物质的扩散效应无法平衡或控制。不同钢材表面会因工艺加热温度高低和加热时间的长短形成表面产生不同程度贫碳现象，使机械性能产生缺失，施工工艺和清理比较繁琐，因而影响大面积推广使用。今后如能集结资源，整合团队，定向攻关会有新的发展来适应市场需求。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
武汉材料保护研究所李祥和老工程师曾有一篇“国内热处理工艺材料概况”有意引导相关企业形成集团，研发新兴工艺材料适应市场。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
在服务调研时也遇到过企业询问有无类似“QW-F1钢铁加热保护剂”产品的性能防护铜材加热氧化，目的解决铜氧化的清理与环境污染。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
据了解制造业发达的国家不仅注重工艺装备对新工艺材料也有专门机构研究开发新产品以提供制造业适应其工艺的发展需要。国内早在二十年前已编制一套“机械制造工艺材料手册”但热处理业内还习惯称防护涂料等为辅料，业内很少有工艺材料专业研讨和技术交流活动，远不如工艺装备和工艺技术在业内得到重视，这样状态也影响工艺材料的研发和技术进步。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
人生能有几个50年？有效、有价值的50年仅一个而矣，中国热处理再有500个50年等待从事热处理人去努力奋斗。二千多年以前没有现代化的热处理装备，但已有名剑“干将、莫邪”的传说，还有存世的“中山靖王宝剑”都标志着中国钢铁热处理的高水平。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
期盼热处理工作者有人在热处理工艺材料上创新，推动热处理更好发展。xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
2013年7月于北京xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
作者：郭建寅 （北京职工技协热处理专业委员会）xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
附参考资料：xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
【1】少无氧化热处理与工艺材料 北京市热处理技术协会 2000年10月xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
【2】一种实现少无氧化热处理的工艺材料 机械工人（热加工） 2003年第9期59页xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
【3】实现少无氧化热处理的工艺材料 《热处理》 2004年第19卷第1期xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
【4】选用热处理工艺材料实现少无氧化加热的实现 2010年8月 华北热处理技术交流会xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
【5】热处理对高速列车用51CrV4弹簧钢力学性能的影响 《金属热处理》 2010年2月xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
【6】真空热处理和热处理用保护涂料译文集 国外航空编辑部 1978年xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
【7】南京浦镇高铁轨道车辆锻压有限公司产品简介 xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
xdi热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
