| cYU热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

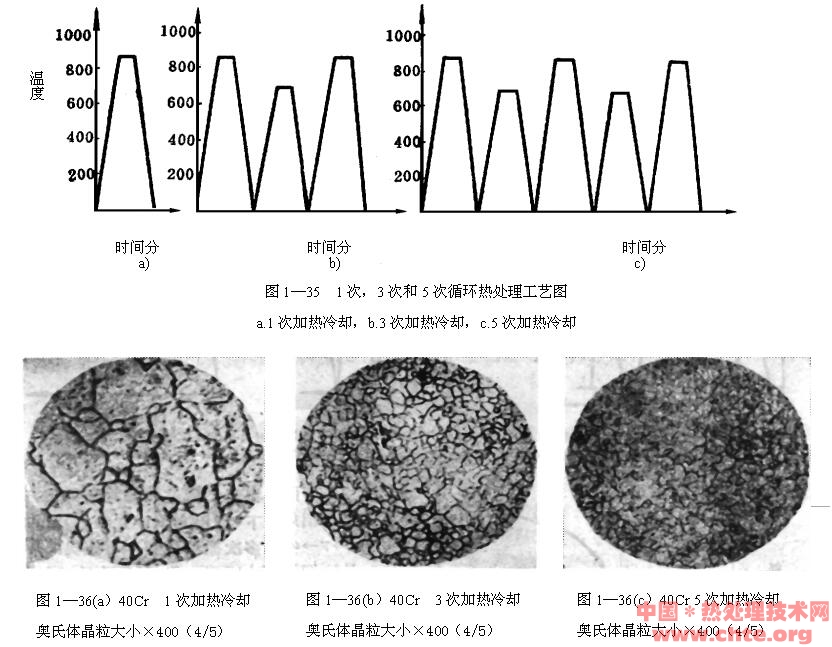

下面将较为典型的奥氏体晶粒超细化处理方法介绍如下：根据α→γ→α多次循环相变，可使奥氏体晶粒细化的原理，将40Cr钢加工成φ20×3的薄片试样进行了超细化处理，为了便于比较晶粒的大小，其热处理工艺选了三种，如图1—35(a)、(b)、(c)所示。根据图1—35(a)的热处理工艺曲线将试样用盐炉加热到840℃保温2分钟后立即水冷至室温，经测定晶粒度为7～8级之间，如图1—36(a)所示，其硬度为HRC60。图1—35(b)所示工艺将试样加热到840℃保温2分钟后立即淬入水中冷至室温，然后再放入760℃的盐炉中加热保温2分钟立即淬入水中冷至室温，再放入840℃的盐炉中加热保温2分钟cYU热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 cYU热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
水冷至室温。经过测定奥氏体的晶粒度为9～10级，如图1—36(b)所示，其硬度为HRC60.5。按图1—35(c)工艺曲线处理试样比图1—35(b)多循环了两次，测得的奥氏体晶粒度达到11～12级如图1—36(c)所示，其硬度为HRC61。从实验的结果看出经过循环处理后晶粒得到细化，硬度略有提高，而且循环次数越多效果越显著。cYU热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
2、本质晶粒度
本质晶粒度对钢的性能的影响，主要表现在工艺性能方面，而且涉及面也比较广泛，从成型热加工，预备热处理到最终热处理，从普通热处理到复杂的化学热处理等，本质晶粒度都显示了它的作用。表1—8即示出本质晶粒度对钢的各种工艺性能的影响。从表1—8可以清楚地看出本质晶粒度对钢的工艺性能的影响是非常复杂的。为了保证钢材的工艺性能与机械零件的使用性能必须对晶粒度进行研究，掌握它的变化规律及测量方法的技能，这样可以挖掘出钢材的潜力，提高零件使用寿命。
三、奥氏体本质晶粒度的显示方法
钢在临界温度以上直接测量奥氏体晶粒大小一般是比较困难的，而奥氏体在冷却过程中又将发生相变。因此如何在室温下（即在冷却转变后）显现奥氏体晶粒的大小，就是需要解决的问题。通常可采用以下几种方法来测定钢的晶粒度。
|
