|
这可能是由于在快速加热时，转变被推向高温(大于800℃)，奥氏体的核不仅可以在铁素体与渗碳体的交界面上形成，而且可以在铁素体晶粒内嵌镶块的边界上形成。铁素体的含碳量虽然很低，但铁素内碳的分布是不均匀的，碳原子大都集中在嵌镶块边界。实验测定嵌镶块边界上的碳浓度或达0.2—0.3% 。由Fe—Fe3C状态图可知，这样的地区，对应的奥氏体形成温度为800～840℃（实验证明嵌镶块边界的厚度亦远大于该温度下临界晶核的尺寸）。因此，只要加热速度足以把转变温度提高到上述范围，则奥氏体的核除了在铁素体与渗碳体的分界面上形成外，还将在铁素体嵌镶块边界上大量形成，增加了形核率，因而使奥氏体晶粒进一步细化。但是，当加热速度继续增大，使转变温度超过840℃，因不能继续出现新的形核部位，奥氏体晶粒也将不能继续细化。
上述关于加热速度的影响，是限制在常用的普通加热速度范围之内。近几年来，随着科学技术的发展，出现了加热速度高于1000℃/秒的所谓“超快速加热淬火法”，如超高频脉冲加热，激光加热或电子束加热等方法。经过这些方法加热后以极快的令速淬火，得到的组织极细，甚至在30万倍的电子显微镜下观察，仍看不清楚该种组织的细节。
2、实际晶粒度
在热处理（或热加工）的某一具体加热条件下所得到的奥氏体晶粒的大小称为实际晶粒度。
奥氏体转变终了后，若不立即冷却而在高温停留，或者继续升高加热温度，则奥氏体将长大。因为上述过程在热处理时是不可避免的，所以奥氏体开始冷却时的晶粒（实际晶粒度）总要比起始晶粒大。实际晶粒度除了与起始晶粒度有关外，还与钢在奥氏体状态停留的温度及时间有关，在快速加热时，与加热速度和最终的加热温度有关。当加热温度相同时，加热速度越大，实际奥氏体晶粒越细小。
奥氏体晶粒的长大是自发的，因为减少晶界可以降低表面能。如果不存在阴碍晶粒长大的因素而又给以足够的时间，则从原则上说应该能长成一单晶奥氏体。但是由于存在着一些阻碍奥氏体晶粒长大的因素，所以当达到一定尺寸后就不再长大了。奥氏体晶粒的长大是通过大晶粒吞并小晶粒进行的。在长大阶段晶粒大小是不均匀的。等到各个晶粒都趋向同一大小时，晶粒不再长大。要使晶粒进一步长大，必须提高温度。实验证明，加热温度越高，晶粒长大越快，最后得到的晶粒也越粗大。显然，快速加热时，虽然起始晶粒较细小，但如控制不好（加热温度过高或保温时间过长），则由于所处的温度较高，奥氏体极易长大。
为什么温度一定时，奥氏体晶粒长大到一定大小就不再继续长大了呢？为什么有的钢种奥氏体晶粒容易长大，而有的不易长大？对于这些问题目前一般都用机械阻碍理论来解释。认为钢中存在一些难溶的化合物，分布在奥氏体晶界上，阻碍了奥氏体晶粒的长大。只有当温度进一步提高，一部分化合物溶入奥氏体后，奥氏体才能继续长大。长大到一定程度后以被尚未溶解的化合物所阻碍，不能再长大。只有再提高温度才能进一步长大。由于不同钢的化学成份及冶炼方法不同，这样就导致了有的钢种奥氏体晶粒容易长大，而另一些钢种奥氏体晶粒不易长大。
3、本质晶粒度

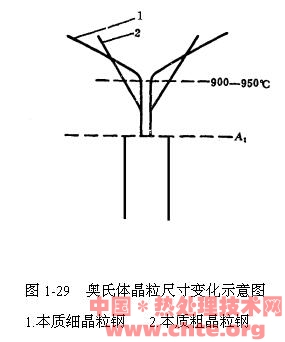

把钢材加热到超过临界点以上的某一特定温度，并保温一定时间（通常规定为930℃保温8小时），奥氏体所具有晶粒大小称为奥氏体本质晶粒度。之所以选用930℃，是因为对于一般钢材来讲，不论进行何种热处理，如淬火、退火、正火、渗碳等，加热温度都在930℃以下。如果在930℃保温8小时后，奥氏体晶粒几乎不长大，则在热处理过程中就不会出现粗大的奥氏体晶粒。本质晶粒度即标志着上述特定温度范围内，随着温度的升高奥氏体晶粒的长大倾向：奥氏体晶粒显著长大的钢（得到奥氏体晶粒为1—4级），定为本质粗晶粒钢；奥氏体晶粒长大不显著的钢（得到的奥氏体晶粒度为5—8级），定为本质细晶粒钢。必须指出，本质晶粒度只是反映了930℃以下奥氏体晶粒长大的倾向。超过930℃以后，本质细晶粒钢的奥氏体实际晶粒度可能比本质粗晶粒钢的实际晶粒度还粗（参看图1—29所示）。
2/8 首页 上一页 1 2 3 4 5 6 下一页 尾页
|
