 yFE热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

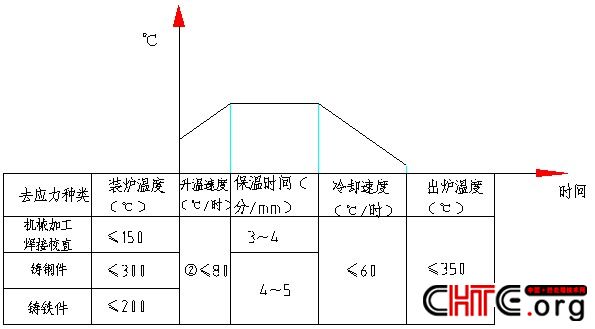

① 形状简单的零件去校直应力时空冷。yFE热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
② 当炉子实际升温速度超过≤80℃/时不能满足工艺要求时，零件装炉升温至300℃保温1～2小时，再随炉升温100℃保温1小时后,每升温100℃保温1小时，直到保温温度为止。对阀杆等形状复杂易变形零件必须保证≤50℃/时，必要时可用手动控制。yFE热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
yFE热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
工艺规的几点说明:yFE热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
⑴“透”系指工件装炉后，炉子到温起至工件与炉膛火色一致止的时间。yFE热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
⑵ 装炉温度栏之“不限”一般系指不超过曲线中保温温度以下的各温度。（如曲线中有两个保温温度，则应不超过第一段的保温温度）yFE热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
⑶ 38CrMoAlA钢淬火保温时间应按规定再延长30％。yFE热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
⑷ 要求淬硬零件的回火保温时间至少不小于1小时。yFE热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
⑸ 除应力的时间：除机械加工和校直应力不得小于3小时；除焊接及铸造应力不得小于4小时。yFE热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
⑹ 氮化件氮化后除校直应力时，除应力的整个过程均需通氮。yFE热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
⑺ 按Z75.22-86 GH2136时效热处理为≤300℃入炉，随炉升温至710±10℃，保温烧透＋12～16h 出炉空冷，达HRC32～42。yFE热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
yFE热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
