旋转阀阀体在使用过程中承受扭转应力，断面与轴向呈45°角，断口比较粗糙，在灰色断面上有很多黑色质点，呈明显的脆性断口。此外，从断面形状观察，铸件存在单边现象，且壁厚相差比较悬殊，以致该件在服役过程中受力不均，加速破坏，见图1。rmc热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 rmc热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

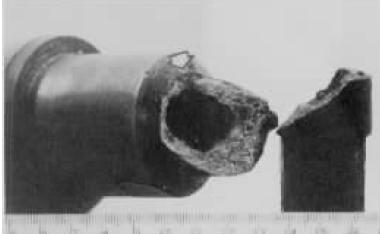

图1rmc热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
说明：断裂阀体实物形貌，断面与轴向呈45°角，断裂主要在扭转应力作用下发生。断口粗糙，根据断口上的人字条纹判断裂位于箭头所示处，断口还具有闪光的小刻面和黑色小点状特征。人字纹及小刻面特征说明属脆性解理断裂。黑色小点状为断裂沿粗大的石墨片产生，导致在断口上留下石墨颜色。rmc热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
从材质而言，铸件的碳硅含量偏高，致使石墨化十分充分，形成聚集分布的呈卷曲形)型粗片状石墨碳，并且出现部分块状石墨，这使铸件的强度大为降低。基体组织除石墨外，主要为铁素体，有较多呈不完全网络状分布的磷共晶和少量珠光体，较多的磷共晶体也增加了铸件的脆性，见图2、图3。rmc热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 rmc热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图2rmc热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 rmc热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图3rmc热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
说明：阀体裂源附近取样，金相显微组织形态。rmc热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图2，抛光态下，呈卷曲状分布的粗大片状石墨，石墨大小为石长38。rmc热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图3，经4%硝酸酒精溶液浸蚀后的显微组织。基体组织除粗片状石墨外，主要为铁素体及较多二元磷共晶，磷化物周围为少量珠光体。rmc热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
由上可见，该阀体在使用过程中的扭转断裂，主要是由于铸件材质不良所致，铸造单边也应改进。rmc热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
