机床用小轴套，外圆为Ф55mm，孔为Ф25mm，总厚度为10mm，材质系GCr15钢，经淬火、回火处理。在表面磨削加工后发现有30多件表面严重开裂。在开裂件表面均可看到回火色斑，裂纹大都与磨削方向（磨痕）垂直分布。hg2热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
抽取一开裂件，在裂纹处轴向截取金相试样。未浸蚀状态下，可看到裂纹由表向内向两侧延伸，在尾部区域裂纹呈断续、曲折形态。试样浸蚀后可看到表面局部区域呈白亮层带，即二次淬火区形貌，其厚度达0.10mm，并伴有裂纹弯曲走向，如图1所示。基体组织为隐针马氏体、较多颗粒碳化物和少量残余奥氏体，碳化物呈带状偏聚，部分趋网状分布，如图2所示。hg2热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 hg2热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

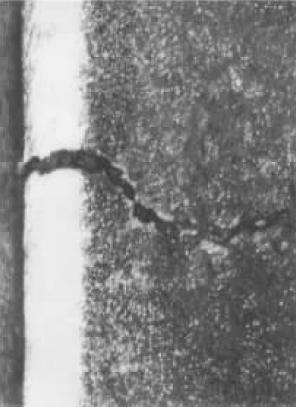

图1hg2热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 hg2热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

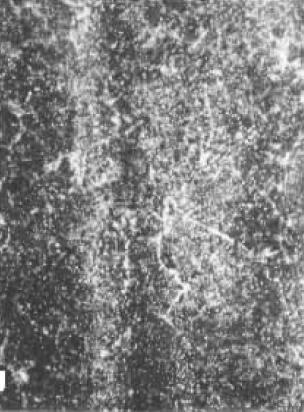

图2hg2热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
基体硬度：672-660 HV0.2（约58HBC）；白色二次淬火区硬度：857-6810HV0.2（约64HBC）。hg2热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
由基体马氏体形态可知，热处理过程中未有过热现象。由表层组织分布形貌及硬度测定结果可推断：磨削工艺严重失控，磨削烧损造成表面二次淬火，引发表面裂纹，而原材料中碳化物分布不甚正常，致使裂纹大规模扩展。这种因磨削工艺不当引起的裂纹通常称磨削裂纹。hg2热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
