龟裂或鱼鳞状钢坯表面裂纹产生的原因很多，超量低熔点有害元素Pb、Sn、As、Sb、Bi导致的开坯鱼鳞状或龟裂就是其中一种，见图1。钢中含有超量低熔点有害元素，在低倍酸浸试片上显露出形似白点的锯齿状沿晶裂纹，见图2，实际上是沿晶分布的低熔点元素受酸腐蚀所致。将断口在扫描电镜上观察，会在晶界上看到白色的网状特征，它们是低熔点元素偏聚于晶界呈现出的熔融特征，见图3、图4。图5是晶界上白色蜂窝状低熔点元素Pb的X射线面分布图。图6是低熔点元素Pb、Sn、As的X射线能谱图。xOH热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 xOH热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

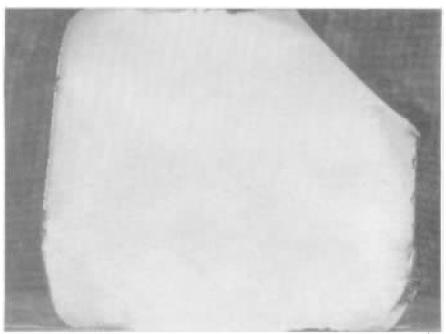

图1 GCr15SiMn钢坯超量低熔点元素产生的钢坯表面鱼鳞状裂纹xOH热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 xOH热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

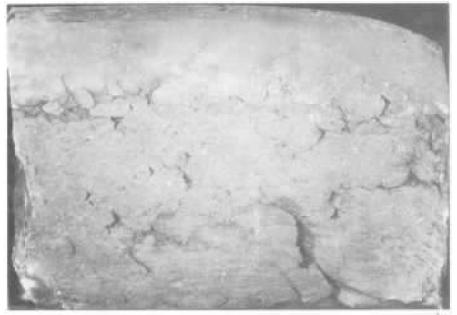

图2 在酸浸低倍试片上锯齿状黑线是晶界上的低熔点元素受酸腐蚀所致xOH热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 xOH热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

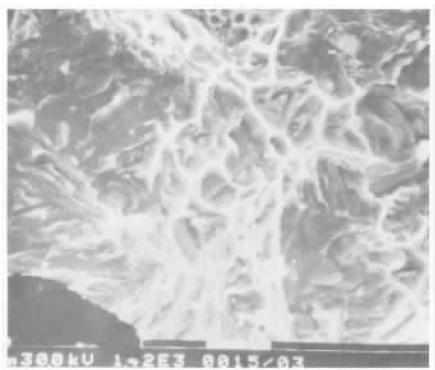

图3 低熔点元素偏聚于晶界上产生蜂窝状熔融特征xOH热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 xOH热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

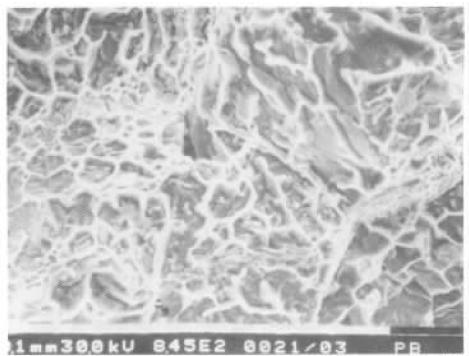

图4 晶界上的白色蜂窝状低熔点元素熔融特征xOH热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 xOH热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

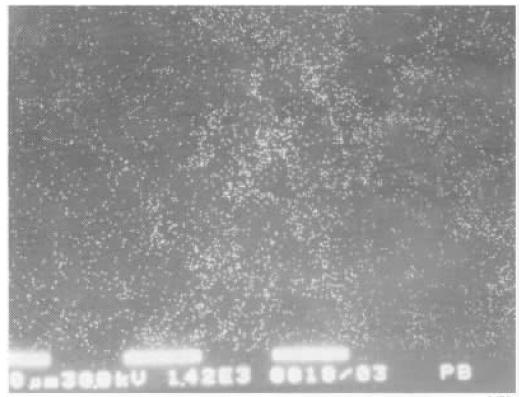

图5 白色蜂窝状低熔点元素Pb的X射线面分布图xOH热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 xOH热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

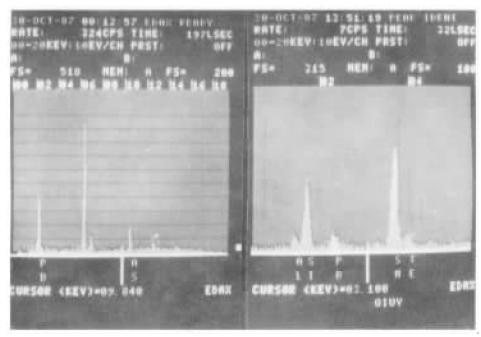

图6 低熔点元素Pb、Sn、As的X射线能谱图xOH热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
加强废钢的分选，避免含有有害元素的废钢进入钢液，可以消除或减轻有害元素对钢的危害。xOH热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
