热脆性即高温塑性恶化。热脆性裂纹在钢坯表面呈现鱼鳞状或龟背状裂纹形态，钢坯表面极其恶化，见图1、图!2。钢坯横剖面酸浸低倍照片显示，裂纹开裂达几毫米，甚至十几毫米，深度达几十毫米，钢坯完全报废，见图3。从图4可以看出G20CrNi2MoH钢坯断口上裂纹很深，呈细结晶状，排除过热或过烧。从图5金相照片可以看出G20CrNi2MoH钢坯的沿晶开裂特征。17C热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 17C热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

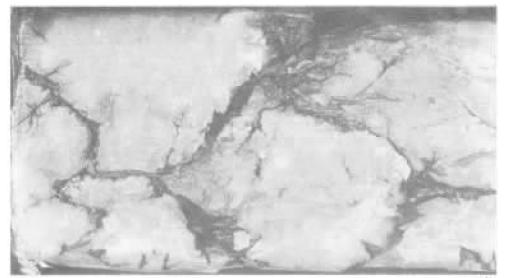

图1 由于热脆性和轧制温度偏低使G20CrNi2MoH钢坯表面呈现大块碎裂状态17C热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 17C热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

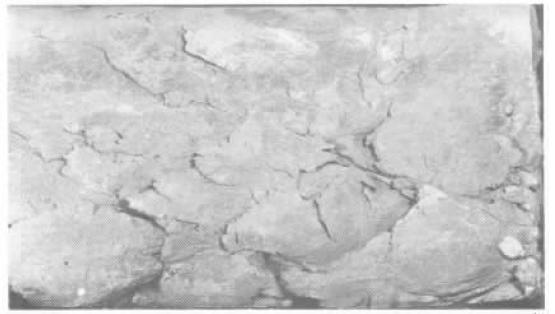

图2 由于热脆性和轧制温度偏低使G20CrNi2MoH钢坯表面呈现鱼鳞状形态17C热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 17C热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图3 G20CrNi2MoH钢坯碎裂的酸浸低倍形态17C热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 17C热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图4 G20CrNi2MoH钢坯断口，裂纹很深，呈细结晶状17C热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 17C热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

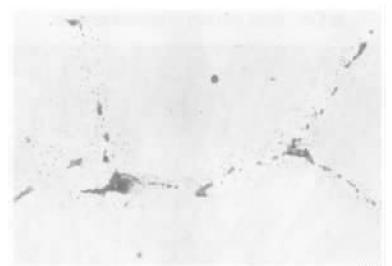

图5 G20CrNi2MoH钢坯的沿晶开裂特征17C热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
