稳定杆球销由35CrMo钢制造，经锻造、调质处理，在安装时发生断裂。断口经扫描电镜观察，属沿晶韧性断口，晶粒粗大、晶界有氧化现象，说明球销在热加工时有过热现象，局部晶界已发生过烧，从而导致材料脆化、发生脆断。vav热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
见图1～图5vav热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
.jpg) vav热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图1 实物vav热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
说明：稳定杆断裂形貌，断裂发生于球销的球与销杆的过渡圆角处。vav热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 vav热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

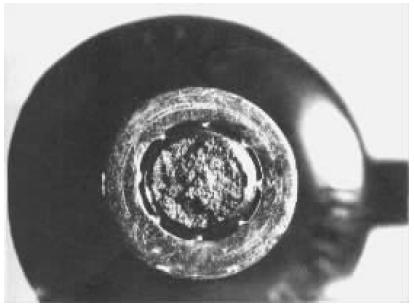

图2 2.2×vav热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
说明：断裂球销断口形貌，断口粗糙，呈颗粒状。vav热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
  vav热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

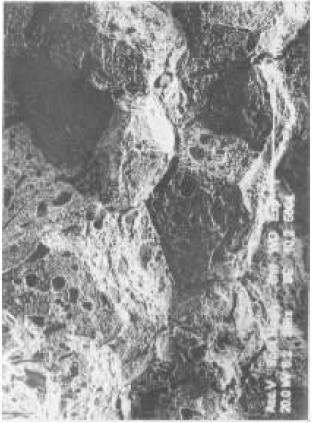

图3 SEI 250× 图4 SEI 1000× vav热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 vav热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

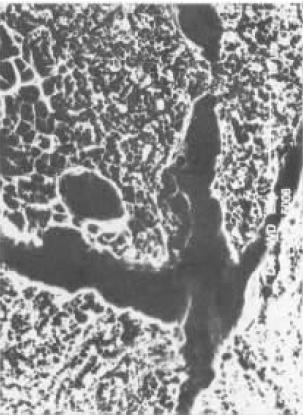

图4 SEI 2000×vav热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
说明：图3为球销断口较低倍率下形貌，为沿晶韧性断裂。晶界面上除分布有大量的微小韧窝外，还有块状氧化物。vav热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图4为断口高倍像。除韧窝外可观察到晶界被氧化现象，图中长条状黑色区为晶界氧化膜。晶界氧化是过烧的特征。vav热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

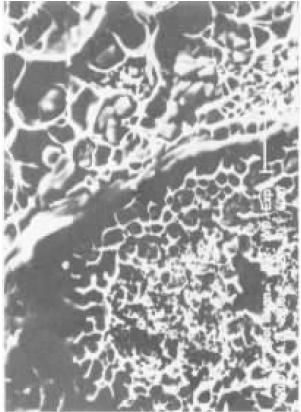

图5中显示了高倍下韧窝内有MnS粒子析出的现象。由上述特征说明球销在热加工时有过热和过烧现象，从而导致零件脆化。vav热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
