不锈钢连接盘(法兰)与不锈钢圆管由堆焊连接，材质均为1Cr18Ni9，圆管内介质为石油。在使用过程中，法兰处有渗漏现象，并伴有表面开裂，见图1所示。裂纹在连接盘上近焊趾处，见图2所示。myS热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
在近裂纹的焊接区法向取样，焊接区未见明显缺陷。图3中两圆弧区为内外堆焊区；浅色区域为管体；有枝晶状区域为连接盘。焊缝处的基体组织为奥氏体和条状铁素体，见图4所示。myS热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
连接盘的基体形貌为奥氏体、铁素体和碳化物，呈枝晶分布，并伴有沿晶分布的夹杂物以及晶界疏松。在近裂纹的垂直截面上，抛光态下可见沿晶开裂、沿晶疏松以及晶粒剥落现象，见图5所示。对各区域测定维氏硬度，结果如下：myS热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
管件基体为166～170HV0.2；焊接区为202～206HV0.2；连接盘基体为215～278HV0.2。myS热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
由组织形貌可推断，连接盘由铸造而成，而其组织及硬度与正常lCrl8Ni9材料相差甚远，并且铸造缺陷严重，在石油中的含硫介质腐蚀作用下易产生晶问腐蚀开裂失效。myS热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 myS热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图1 0.33X 图2 0.14XmyS热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图号：图1、图2myS热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

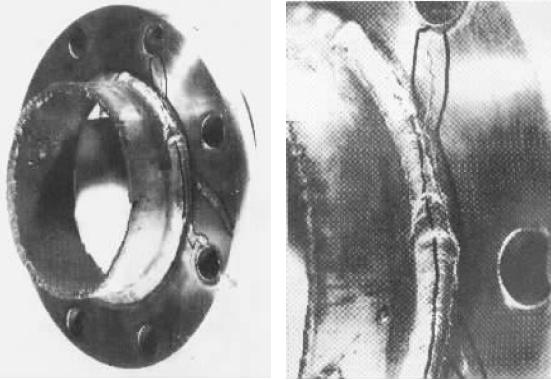

说明：失效件形貌，黑线圈处为裂纹，裂纹由焊趾向母材扩展。myS热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 myS热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图3 0MI 63X 图4 0MI 100XmyS热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图号：图3～图5myS热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

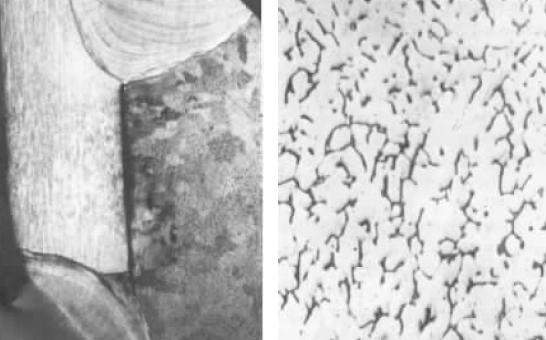

说明：图3为焊接处低倍组织，两圆弧为内外堆焊层，右侧枝晶旺接盘，呈枝晶状，左侧浅色为管件。myS热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图4为焊缝组织，奥氏体和铁素体。myS热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 myS热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图5 0MI 50XmyS热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

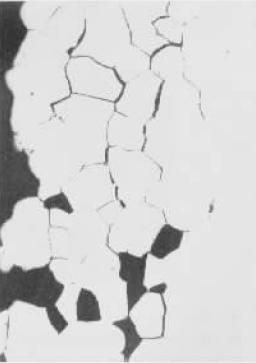

图5为抛光态下裂纹附近沿晶腐蚀特征，部分晶粒由于腐蚀而脱落。myS热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
