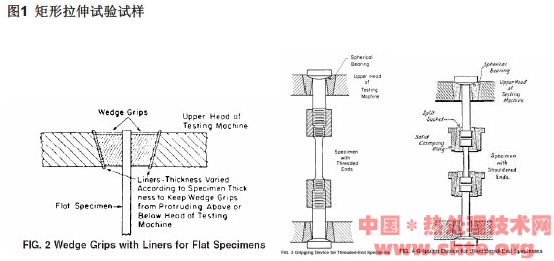

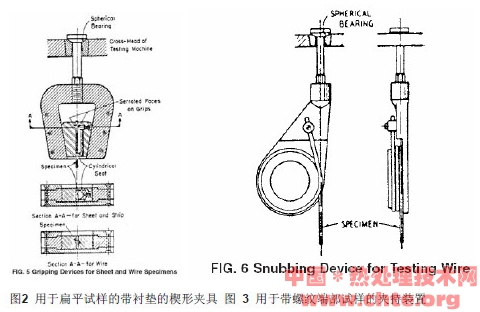

图2 用于扁平试样的带衬垫的楔形夹具 图 3 用于带螺纹端部试样的夹持装置OHo热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
5.3 尺寸测量装置－－用于测量直线尺寸的千分尺或其他装置，至少应有每个要求测量尺寸最小单位一半的精度。OHo热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
5.4 引伸计－－用于拉伸试验的引伸计应符合标准E83对本试验方法试验步骤一章规定级别引伸计。引伸计应在相应于屈服强度和断裂（如果测定）时的应变范围内使用和校准。OHo热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
5.4.1 标距等于或小于试样名义标距（如图示的“G-标距”尺寸）的引伸计可用来测定屈服性能。对于等截面的试样（例如具有全截面的丝材、线材和棒材试样），测定屈服性能的引伸计标距不应超过夹具间距离的80%。用于测量断裂时伸长的引伸计标距应等于试样规定的名义标距。OHo热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
6. 试样OHo热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
6.1 概述：OHo热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
6.1.1 试样尺寸－－应按试验材料产品技术条件规定，采用实际全尺寸或经机械加工的试样。OHo热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
6.1.2 位置－－除非另有规定，试样的轴线应在原始材料内按如下方法定位：OHo热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
6.1.2.1 对于厚度、直径或平面间距离小于或等于40 mm的产品在中心位置取样。OHo热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
6.1.2.2 对于厚度、直径或平面间距离大于40 mm的产品在中心至表面的中间位置取样。OHo热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
6.1.3 试样加工－－不正确的试样制备通常会导致不令人满意或错误的试验结果。因此，注意试样制备是很重要的，特别是加工过程中，要保证试验结果最大的精确度和最小的偏差。OHo热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
6.1.3.1 制备试样的缩减部分应避免冷加工、缺口、刀痕、凹槽、毛刺、粗糙表面或边角、过热或其它可能对性能测量造成有害影响的因素。OHo热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
注 3－－对缩减部分的冲压或剪切可能延边缘产生严重的冷加工或剪切毛刺，应予加工去除。OHo热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
6.1.3.2 在矩形截面试样的缩减部分内，磨抛或磨削后的边或角不应导致试样横截面积值与计算面积值产生很大差异。OHo热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
6.1.3.3 对于脆性材料，标距两端应使用半径大的过渡圆弧。OHo热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
6.1.3.4 为确保断裂发生在标距内，试样的横截面积在缩减部分的中部应为最小。由于这个原因，允许在以下部分规定的每种试样的缩减部分有一个小的锥度。OHo热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
6.1.4 试样表面光洁度－－当材料以不同于制造状态的表面条件试验时，试样的表面光洁度应按适用的产品标准规定。OHo热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
注4－－应特别注意高强度材料和低韧性材料的表面光洁度的均匀性和质量，因为这是使试验结果产生误差的一个因素。OHo热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
OHo热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
4/26 首页 上一页 2 3 4 5 6 7 下一页 尾页
