您当前的位置：首页 > 质量控制 > 金相分析

45钢显微组织图

时间：2015-07-03 23:50:18 来源：中国热处理技术网作者：

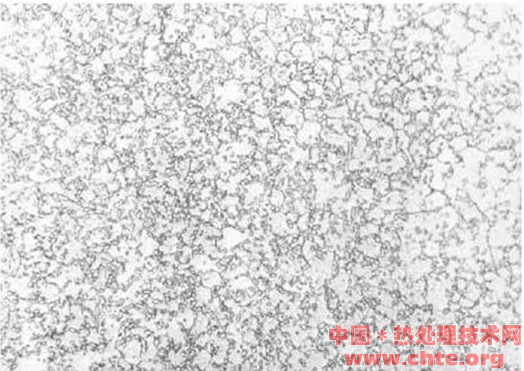

006

光学放大倍数：500X

图号：45-06

侵蚀剂：4%硝酸酒精

材料及状态：45钢

处理：720℃退火处理

组织及说明：基体为球粒化珠光体及铁素体。

45钢经过720℃长时间退火处理，导致片状珠光体中渗碳体发生球粒化，从而使钢的强度和硬度明显下降，韧性和塑性则显著增加，因此经过上述处理的刚才，适宜于作冷挤压和冷冲压零件的原材料，因为具有这种球化组织的钢材，在冷变形时不易开裂，同时可延长冲模的使用寿命。

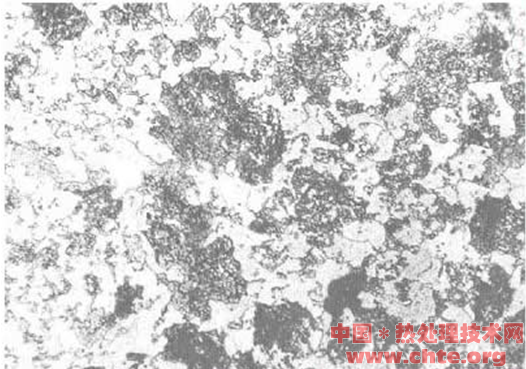

007

光学放大倍数：500X

图号：45-07

侵蚀剂：4%硝酸酒精

材料及状态：45钢

处理：810℃退火处理

组织及说明：白色基体为铁素体，其上有呈团块状分布的片状珠光体，并有少量渗碳体呈球状分布。

随着退火温度的升高，一部分球状渗碳体溶于奥氏体；在随后的冷却过程中，至共析反应时，即自奥氏体中析出片状珠光体，极少量未溶解的球粒状渗碳体仍被保留下来。此组织属不完全退火显微组织；由于组织中出现片状珠光体，故不宜作冷挤压的零件。

【注：本信息除来源为“中国*热处理技术网”外，均来自互联网,由“中国*热处理技术网网友”提供,仅供读者参考。如果有涉及到版权问题,请发邮件到 admin@chte.org ,我们会及时删除或处理。】

本文（共有 0 条评论）

内容页广告

相关文章

栏目热门
