材料：GCr158Gp热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
工艺情况：图1：锻件双液淬火；图2：空冷8Gp热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
浸蚀方法：1：1盐酸水溶液热蚀8Gp热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
组织说明：白点引发淬火开裂。8Gp热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

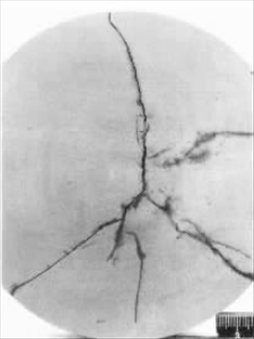

图1：离表面一定距离，呈辐射分布的细小裂缝—白点和由白点诱发的由心部扩张到表面的淬火裂缝。8Gp热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

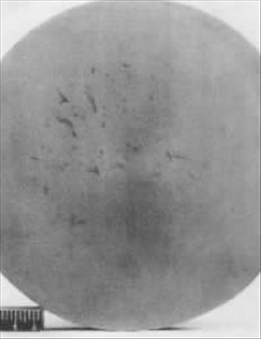

图2：离表面一定距离，呈辐射分布或无规则分布的白点(裂纹)。8Gp热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
GCr15轴承钢由l2寸钢锭锻成直径200mm。圆钢，锻后堆集空冷，未退火，切段后再锻成直径170mm轧辊毛坯，锻后也空冷，双液淬火时发现表面存在纵向斜向的粗长裂缝，在轧辊中段切取的低倍试样。从图1可以看到轧辊中心部存在许多白点，淬火裂缝是由于心部的白点在淬火应力的作用下，由白点向外扩张到表面产生的。为了证明这一点，在未经淬火的轧辊上再取低倍试样，如图l2—36所示，证明淬火前轧辊坯料已存在白点。GCr15轴承钢锻态组织存在较多球状和块状碳化物，晶界上位错密度高，可增加对氢的捕获作用，但其组织应力没有铬镍钢和铬镍钼钢大。一般来说GCr15钢对白点的敏感性也没有铬镍钢和铬镍钼钢大，但当钢的含氢量较高时，且由于锻造空冷，冷却过快，氢气来不及向大气逸出，留在钢内而产生白点。第一次锻造后所产生的白点，如果裂纹比较细，且不暴露于空气中，第二次锻造如果锻造比足够大，可以把白点锻合。但由于第二次锻造时在170mm处变形量不大，所以白点没有锻合。然而轧辊的两头直径比较小，为+90mm，变形量较大，却没发现白点，可以认为已被锻合或氢已逸出。8Gp热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
8Gp热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 8Gp热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图18Gp热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 8Gp热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图28Gp热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
