 6v9热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图1 100×6v9热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 6v9热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图2 400×6v9热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图号：图1、图26v9热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
材料：45钢板6v9热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
工艺情况：热轧状态6v9热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
浸蚀方法：4%硝酸酒精溶液浸蚀6v9热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

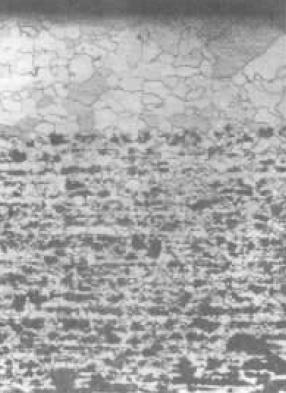

组织说明：图1：因为钢板在加热轧制过程中，受氧化气氛的作用，导致表面脱碳，而且脱碳层较深，大大降低了钢板表面的硬度、强度和疲劳极限，因此冲压时易于表面脱碳处形成开裂。内部是偏析比较严重的带状组织，它的横向机械性能也比较差。6v9热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
在钢板表面有一层达0.26mm厚的全脱碳层，上方白色颗粒状分布的即是全脱碳铁素体组织。向里呈半脱碳现象，并有明显的带状偏析缺陷。6v9热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

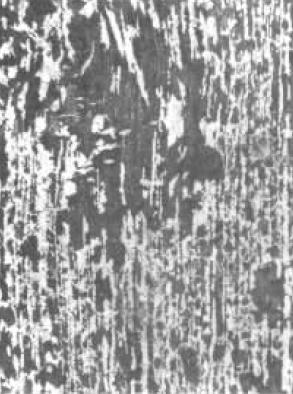

图2：与图1同一试样的，中心基体组织为白色铁素体与黑色珠光体呈带状分布，相当于带状3级，晶粒粗细不均，细晶粒区为7～8级，而粗大晶粒区相当于1级，并出现明显过热魏氏组织，相当于3级。由于钢板终轧温度过高，使局部晶粒长大形成粗晶，同时冷却过程中部分铁素体呈细针状和片状析出，构成魏氏组织。这种粗晶和魏氏组织的存在，将使材料的力学性能明显下降，尤其是冲击韧度下降很多。6v9热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
