 0qK热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图1 500×0qK热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 0qK热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图2 500×0qK热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图号：图1、图20qK热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
材料：45钢0qK热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
工艺情况：调质处理0qK热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
浸蚀方法：4%硝酸酒精溶液浸蚀0qK热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

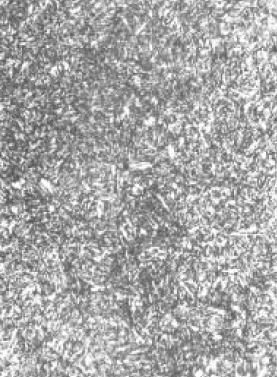

组织说明：图1为均匀细小的保持马氏体位向的回火索氏体。0qK热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

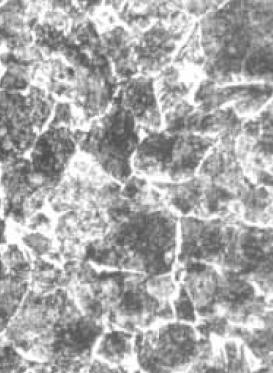

图2为回火索氏体以及趋网状分布的白色铁素体，部分铁素体呈针状向晶内发展。0qK热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
45钢调质后的组织形态首先取决于淬火组织（当然淬前原始组织也有影响）。因加热不足而残留在马氏体组织中的块状铁素体，或因冷却不足而在马氏体晶界区形成的网状铁素体，均会保留到高温回火后的索氏体组织中。同时，淬火马氏体的粗细直接影响索氏体的粗细。0qK热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
为评定45钢锻后调质处理的质量，GB/T 13320-1999《钢质模锻件金相组织评级图及评定方法》把调质组织分为8级，图1为1级，属良好组织形态，而图1为8级，性能必然较差。0qK热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
45钢的淬透性比较低，它作为调质钢使用时，在淬火过程中经常会遇到淬油硬度不足，淬水容易开裂的倾向，尤其是当含碳量偏上限肘，淬火开裂的概率很高，有时候批量开裂报废。碰到这类质量问题时，必须控制45钢原材料的含碳量（一般＜0.45％），尽可能采用冷却能力较缓和而又能达到淬火目的的冷却介质，特别是在相变温度范围内要避免不必要的急剧冷却或可采用PAG类高分子聚合物水溶性淬火剂，使淬火零件获得高而均匀的表面硬度和足够深度的淬硬层，并可减少开裂危险。0qK热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
