材料：ZG35MoAHk热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
工艺情况：铸造后退火AHk热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
浸蚀方法：图1：50%盐酸水溶液浸蚀；图2、图3：未浸蚀；图4：4%硝酸酒精溶液浸蚀AHk热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

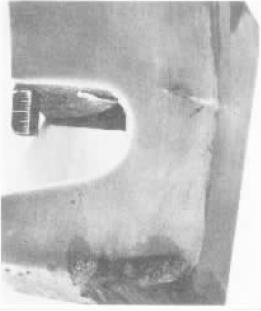

组织说明：图1：防喷器工件局部用氧乙炔切割后低倍形貌。在壁厚差较大处（铸造热节）有裂纹，见图中箭头所指，裂纹两侧有脱碳现象。AHk热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

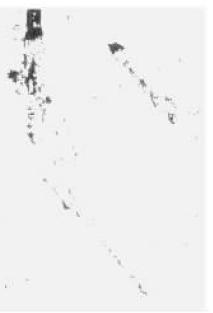

图2：裂纹处截面形貌。裂纹断续分布，部分呈疏松状。AHk热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

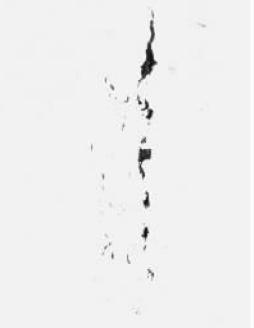

图3：图2局部放大裂纹断续沿晶更明显。AHk热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

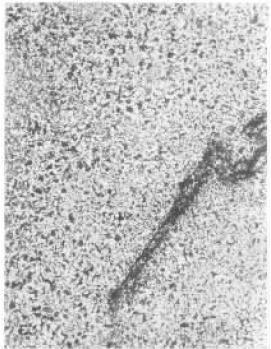

图4：裂纹附近组织为珠光体和铁素体；裂纹尾端圆浑。AHk热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
裂纹头部脱碳而尾部不完全与外表连通，故无明显脱碳现象。AHk热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
综合以上分析，该裂纹属铸造热裂纹。热裂纹大多出现在铸件的热节处，铸件浇注及冷却时，热节附近的薄壁处先凝固，热节处最后缓慢冷却凝固。当冷却到凝固线附近时，晶内熔点高，先凝固；晶界熔点低，还处于液膜状态，如果铸件冷却收缩阻力足够大时，液膜破裂，产生裂纹，所以铸造热裂纹的特点是沿晶裂纹。由于产生于高温，裂纹两边常常可以看到棕黑色的氧化物，裂纹两边脱碳。防喷器浇铸后退火，所以表层裂纹两边脱碳更加明显。AHk热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 AHk热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图 1AHk热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 AHk热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图2AHk热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 AHk热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图3AHk热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 AHk热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图4AHk热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
