 4FW热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图1 100X 图2 500X4FW热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
材 料：ZGMn134FW热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
工艺情况：铸造后水韧化处理（加热至1050℃保温后淬火）4FW热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
浸蚀方法：4%硝酸酒精溶液浸蚀后经./盐酸酒精溶液擦洗4FW热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

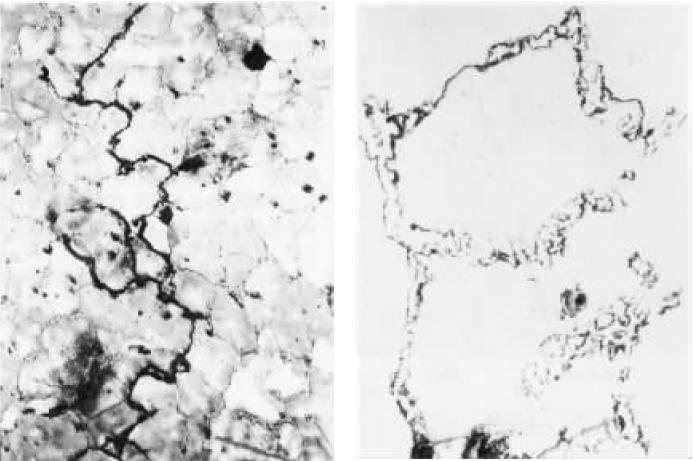

组织说明：图1在奥氏体基体上分布着白色小块状及沿晶界条状的碳化物，沿晶黑色为裂缝，黑色圆形为铸造疏松、孔洞。4FW热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图2为图1高倍下形貌：奥氏体上有沿晶界分布的未溶碳化物，并呈聚集态。4FW热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
Mn13钢铸造后，基体内碳以块状碳化物形态分布于晶界或晶内，其韧度很差。因此需进行水韧化处理———使碳化物溶入基体内，得到奥氏体或奥氏体和少量颗粒状碳化物的组织。在水韧化处理过程中，由于工艺波动，使得碳化物有三种状态：未溶（加热温度过低）、析出（冷却太慢）、形成共晶碳化物（过热碳化物）。4FW热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
GB/T13925-1992《铸造高锰钢金相》标准规定，对上述三种碳化物在500倍下进行分级评定。未溶碳化物以W代号，分为7级（W1~W7），W7最严重。析出碳化物以X为代号，分为5级（X1~X7），X7级最严重，碳化物以片状及粗针状沿晶界两侧呈粗网分布。过热碳化物以G为代号，分4级（G1~G4），以最严重，共晶碳化物沿晶界呈粗网状分布。4FW热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图2中碳化物可评为W7，基体极易沿晶界开裂，见图1。4FW热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
