 WEZ热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

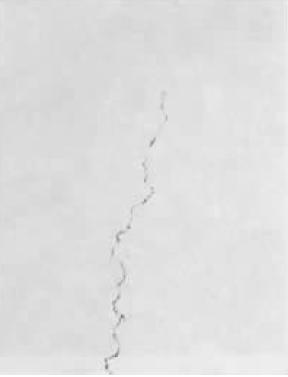

图1(80×)WEZ热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 WEZ热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

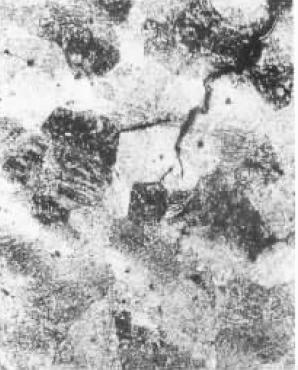

图2(100×)WEZ热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 WEZ热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

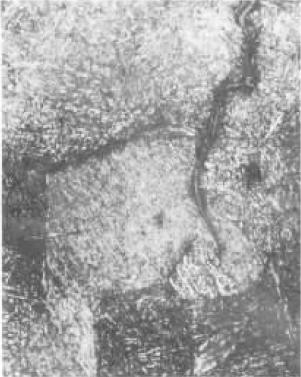

图3(250×)WEZ热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
材料：35CrMoWEZ热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
工艺情况：形变热处理，水淬，550℃回火WEZ热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
浸蚀方法：图1，未浸蚀；图2和图3，4%硝酸酒精溶液浸蚀WEZ热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
组织说明：淬火裂纹。WEZ热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图1：刚直、闪电状的淬火裂纹向里延伸。WEZ热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图2和图3：裂纹大部分沿晶界裂开，裂纹两边没有氧化脱碳，其显微组织为保持马氏体位向的回火索氏体和贝氏体。WEZ热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
形变热处理是利用锻造时的余热直接淬火，而不是锻后慢冷(或退火)再重新加热淬火。它一方面可以节约能源，另一方面可以提高钢的强韧性，但必须选择恰当的工艺方法。该试样由于终锻温度比较高，淬火冷却速度过快，产生淬火裂纹。因为高温时，钢的晶界强度较晶内低，所以当淬火应力较大时，容易从晶界开裂。WEZ热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
