 3SQ热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

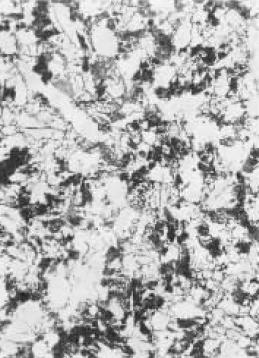

图1(100×)3SQ热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
材料：ZG230-450（ZG25）3SQ热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
工艺情况：770℃退火3SQ热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
浸蚀方法：4%硝酸酒精溶液浸蚀3SQ热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
组织说明：白色的铁素体和黑色的珠光体，铁素体呈块状和针状，部分残留铸态组织特征，硬度为143HB。3SQ热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
ZG230-450铸钢的Ac1为735℃，Ac3为840℃。770℃退火加热时处于Ac1和Ac3之间，钢只有部分奥氏体化，已奥氏体化部分在炉冷过程中分解成十分细小的等轴铁素体和小块状的珠光体，而原来晶界上大块状的铁素体和晶内的针状铁素体没有完全被奥氏体化而保存下来，保留残存铸态的粗晶和魏氏组织特征，钢的脆性没有得到完全的消除，但铸造应力可得到降低或消除。3SQ热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
