 vqq热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

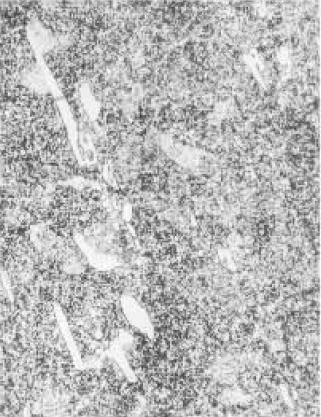

500Xvqq热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
材料：Cr12MoV(D2)vqq热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
工艺情况：球化退火(850-870℃保温2h炉冷至720~7500℃保温3h,再炉冷至500℃以下出炉空冷）vqq热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
浸蚀方法：40%硝酸酒精溶液浸蚀vqq热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
组织说明：基体为索氏体和块状共晶碳化物以及颗粒稍大的二次碳化物。硬度为234HB。vqq热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
正常的球化退火组织。Cr12MoV钢含有较高含量的提高淬透性的合金元素，淬透性高，锻造状态硬度高，难以加工，为了降低硬度，改善切削加工性能和消除锻件的内应力，锻后应进行球化退火处理。一般多采用等温球化退火，即AC1+(40~60℃)之间保温一定时间炉冷至Ar1-(10~40℃)之间等温一定时间，使其球化，然后以<30℃/h的速度炉冷至500℃以下出炉空冷，使其硬度在207~255HB，以便切削加工，及为以后的淬火处理作好组织准备。vqq热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
