 yGG热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

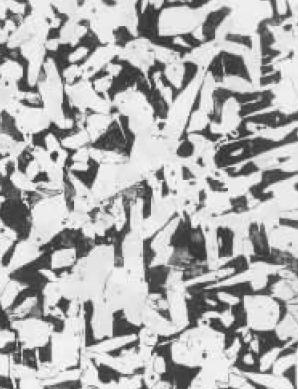

图1(100×)yGG热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
材料：ZG230-450（ZG25）yGG热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
工艺情况：铸态yGG热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
浸蚀方法：4%硝酸酒精溶液浸蚀yGG热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
组织说明：白色的块状、针状铁素体和黑色的珠光体，呈魏氏组织状态。魏氏组织为晶内针状铁素体和珠光体的混合物。图中白色铁素体上的灰黑色小点为氧化物夹杂，硬度为158HB。yGG热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
铸钢浇注时，由于浇注温度很高，冷却缓慢，使得铸态组织的晶粒十分粗大，一般晶粒度大于1级。而且铸态组织中常常出现严重的魏氏组织，使得铸件脆性很大，所以铸态组织不能直接使用，必须经过正火或退火消除铸态组织后方能使用。同时铸态存在很大的铸造应力，也必须通过退火或正火给予消除。yGG热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
