Cr12(淬火、回火处理)金相图rt7热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 rt7热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
200Xrt7热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
材料：Cr12rt7热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
工艺情况：淬火、回火处理rt7热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
浸蚀方法：三酸乙醇溶液浸蚀（饱和苦味酸15%、硝酸10%、盐酸25%）rt7热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

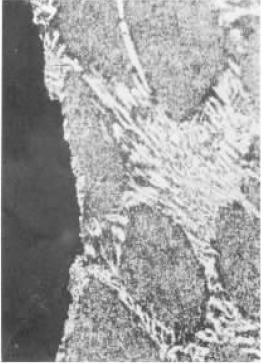

组织说明：断口处组织形貌。马氏体、残余奥氏体和聚集并呈网状分布的块状碳化物。断裂面沿碳化物边界发展。rt7热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
本样品在100倍下，按GB/T14979-1994《钢的共晶碳化物不均匀度评定法》中第-评级图，网系不均匀度评为4级。rt7热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
共晶碳化物与基体间的界面结合力较弱，当碳化物呈网、带连续分布时，极易造成材料脆化。rt7热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
