钢种：86CrMoV7冷轧工作辊电渣钢锭Omw热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
状态：电渣钢锭铸态Omw热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
组织：由于水冷铜结晶器的重熔和结晶凝固，使得钢锭表面急冷层极薄，以大量柱状晶为主，中心等轴晶区域很小，枝晶轴取向与锭纵轴夹角在0°~40°之间。图中可见，铸态组织致密，锭的疏松极其轻微。锭底的细柱状晶与锭轴一致(见图b)。基本无缩孔，补缩后所形成的补缩熔池极小，也只有ø200mm，锥高110mm(见图a)，提高电渣锭的成材率。Omw热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 Omw热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

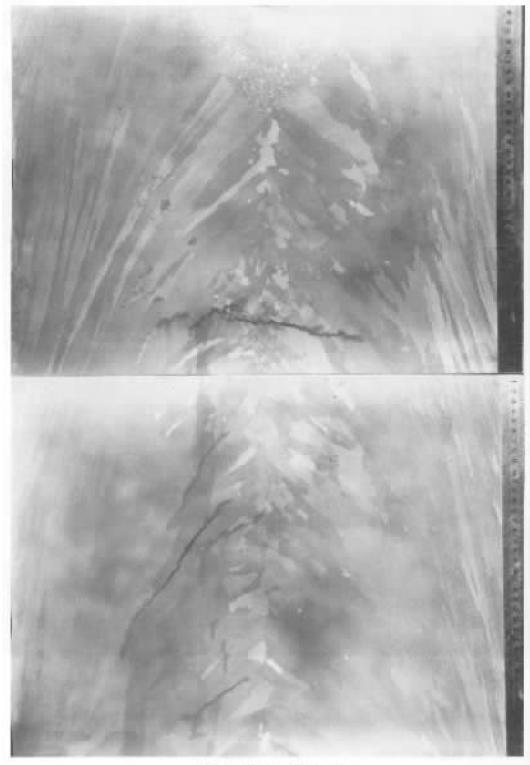

a)86CrMoV7电渣钢锭上部Omw热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 Omw热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

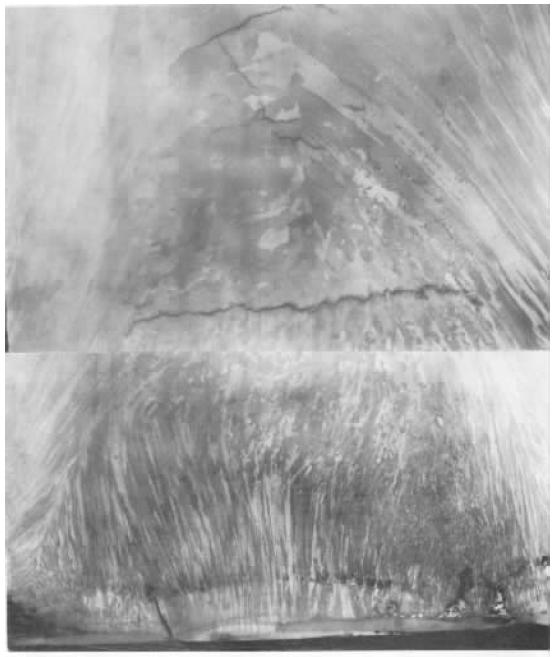

b)86CrMoV7电渣钢锭下部Omw热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
注：图中裂纹为取样时火焰切割产生的热裂纹，不是钢锭本身固有的裂纹Omw热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
