 9X3热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图1 500×9X3热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 9X3热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图2 500×9X3热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图号：图1、图29X3热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
材料：45钢9X3热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
工艺情况：图1，830℃保温30min，水淬；图2，760℃保温30min，水淬，200℃回火1h9X3热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
浸蚀方法：4%硝酸酒精溶液浸蚀9X3热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

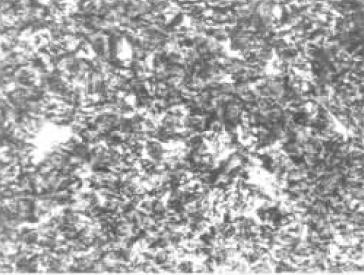

组织说明：图1为中等粗细马氏体相当于5级。马氏体形态实际为板条状和针状的混合体。9X3热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

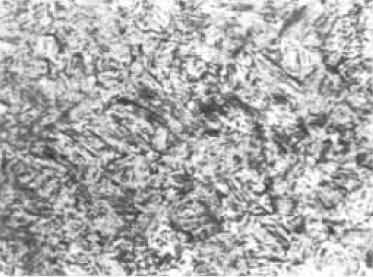

图2为回火马氏体及小岛状、小颗粒状白色铁素体，另有少量黑色托氏体。9X3热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
理论上45钢的临界点AC1为724℃、AC3为780℃，正常淬火加热温度一般为820～840℃。当淬火加热温度为760℃时，实际处于奥氏体和铁素体的双相区内。双相区内两种相的相对量随温度不同而不同。当温度接近AC3时，铁素体接近全溶解于奥氏体。处于双相区内组织快速冷却后，奥氏体转变为马氏体，而铁素体仍保留在基体内。9X3热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
45钢淬火后马氏体的粗、细可按JB/T9211-1999《中碳钢与中碳合金结构钢马氏体等级》标准进行评定。图2中的马氏体可评为4级。9X3热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
