 FoX热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图1FoX热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 FoX热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图2FoX热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
材料：45钢(曲轴)FoX热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
工艺情况：锻件正火FoX热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
浸蚀方法：1：1盐酸水溶液热蚀FoX热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
组织说明：锻裂。FoX热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

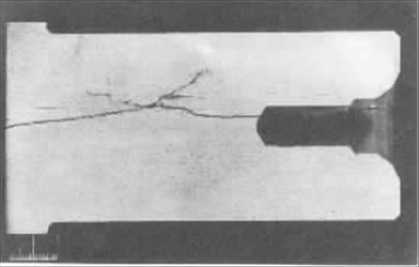

图1：曲轴小头处纵向低倍组织，曲轴中心部位有裂缝，其附近有许多长条状的夹杂物，裂缝走向与夹杂物分布方向相同，基本上是沿夹杂物方向延伸。FoX热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

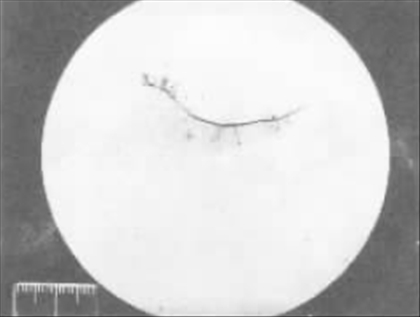

图2：曲轴小头的横向组织，中心有一裂缝，其附近有较多的夹杂物和次生裂纹。FoX热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
曲轴坯料可能冒口切头不足，接近冒口端或缩孔端处，钢的杂质比较多，存在成串的夹杂物和低熔点沿晶夹杂物，降低钢的高温强度和塑性；当锻造应力过大，或锻造加热温度偏高时，容易产生锻造裂缝。FoX热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
