 SYd热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
材料：ZG1Cr13SYd热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
工艺情况：铸态SYd热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
浸蚀方法：1：1盐酸水溶液热蚀SYd热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
组织说明：铸造结晶组织。SYd热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

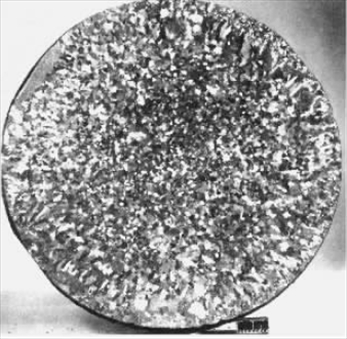

从图中可以看到铸件的三个典型的结晶区域——激冷区、柱状晶区和等轴晶区。激冷区是紧邻铸型的一个外壳区，当钢液浇入铸型时，铸型的温度很低，钢液受到铸型的快速冷却作用，过冷度很大，使铸型附近的钢液析出很多晶核。由于结晶晶核的数量和过冷度成正比，激冷区的过冷度很大，生成的晶核多，迅速结晶后形成一层无规则、细小的等轴晶所组成的激冷区。随着激冷区的形成，铸型的温度升高，钢液的冷却速度降低，钢液的热量靠垂直铸型方向向外散失，钢液的结晶是在紧靠激冷区处生成晶核，并沿散热的反方向缓慢长大结晶，而形成柱状晶区。随着柱状晶的形成，在铸型的中心温度进一步降低，并同时降低到凝固线以下，结晶晶核在钢液中心同时生成并向四周的钢液自由生成，形成中心部位的等轴晶区，这是比较正常的结晶组织。SYd热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
|
