|
2.2.2化学分析方法
2.2.2.1 光谱法
2.2.2.2 分光分度法
本实验利用分光光度法对加B的1Cr17不锈钢进行化学分析。分光光度法是通过测定被测物质在特定波长处或一定波长范围内光的吸收度，对该物质进行定性和定量分析的方法。

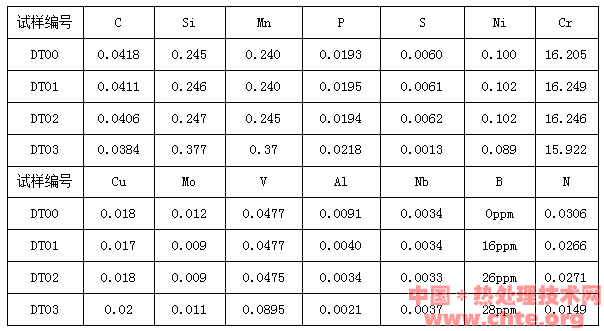

表－2.1分光光度法测得的1Cr17不锈钢内化学元素及含量
ppK热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 ppK热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
ppK热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
2.2.3锻造及热处理
2.2.3.1 锻造工艺
2.2.3.2 热处理工艺
将试样放入热处理炉中加热至800℃保温2h，然后炉冷至600℃，最后取出来空冷。
2.3试样切取及制备
2.3.1取样位置及尺寸
对锻造及热处理后的式样进行扒皮切头后，在半径的1/2处取样。
冲击试样尺寸:取一个15×15×6的试样；浸泡腐蚀试样：每个相同样上去2个20×20×4的平衡样；电化学腐蚀试样：每个相同样上去2个Φ10×8的平衡样。
2.3.2试样的制备
1.金相试样的制备
首先将取好的试样在金相实验室依次用型号为w50，w20，w7的砂纸磨光，直到没有较深的划痕；然后将试样在抛光机上抛光，直到表面光亮有很好的镜面效果。最后用高氯铁溶液（浓度）腐蚀试样，直到在光学显微镜100倍、400倍下能看清组织。
2．浸泡腐蚀试样的制备
首先将取好的试样在金相实验室依次用型号为w50，w20，w7的砂纸磨光，直到没有较深的划痕；然后将试样在抛光机上抛光，直到表面光亮有很好的镜面效果。最后用浓度为5%的硫酸溶液腐蚀试样，直到在光学显微镜100倍、400倍下能看清组织。
3电化学腐蚀试样的制备
首先将取好的试样在金相实验室依次用型号为w50，w20，w7的砂纸磨光，直到没有较深的划痕；然后将试样在抛光机上抛光，直到表面光亮有很好的镜面效果。最后用浓度为10%的硫酸溶液腐蚀试样，直到在光学显微镜100倍、400倍下能看清组织。
|
