|
4 试验条件和步骤
4.1 试验温度为35℃士1℃或50℃士1℃，也可由供需双方协议决定。
4.2 将配制的浓度为6%的三氯化铁溶液倒人试验容器中，每平方厘米试样表面积所需的试验溶液量应在20 mL以上。将试验容器放人恒温槽中，加热到规定温度。
4.3 试验溶液达到规定温度后，把试样放到溶液中的支架上，连续进行24h 的浸泡。也可根据材料的不同，由供需双方协议决定浸泡时间。试验过程中，在试验容器上盖上表面皿等以防止溶液蒸发。
4.4 在一个试验容器中，原则上试验一个试样。对同一钢种，同一热处理制度的试样，如能满足其他试验条件，允许在同一容器中放2片或更多的试样，但试样不能互相接触。
4.5 每次试验结束后，取出试样按GB/T 16545中规定的方法，清除试样上的腐蚀产物，洗净，干燥后称重。
4.6 每次试验要用新的试验溶液。
5 试验结果
对于点蚀严重，均匀腐蚀不明显的材料，试验材料的耐点蚀性可以用腐蚀率，即单位面积，单位时间的失重表示，单位是g/(㎡·h)。腐蚀率按式(1)计算:
腐蚀率=W前-W后／S·t ………………………(1)
式中: W前--- 试验前试样重量，g;
W后--- 试验后试样重量，g;
S---- 试样总面积，m2;
t----试验时间，h。
计算结果按GB/T 8170进行数值修约，修约到小数点后第二位。
对于材料筛选试验或仲裁试验，应参照ISO 11463中规定的方法评定点蚀程度。

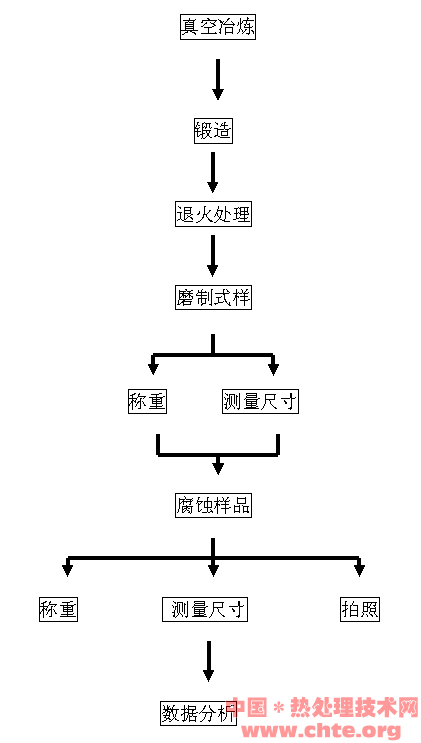

2 技术路线oGX热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 oGX热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
oGX热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
七 参考文献
1. 不锈钢点蚀电位测量方法
2. 不锈钢三氯化铁点腐蚀试验方法
3. 温军国, 郑弃非, 涂思京, 赵云豪, 李德富热处理对铁素体不锈钢组织和性能的影响
北京有色金属研究总院加工工程研究中心 2006 年12 月 4/4 首页 上一页 2 3 4
|
