|
5 实验结果
以阳极极化曲线上对应电流密度10 uA/㎝2或100 uA/cm2 的电位中最正的电位值(符号E′或E)来表示点蚀电位。
②不锈钢三氯化铁点腐蚀试验方法：
1 试样的制备
1.1 试样的总表面积应在 10cm2 以上。
1.2 从试验材料上切取试样，应使与轧制或锻造方向垂直的断面面积占试样总面积的二分之一以下。
1.3 切取试样，原则上用锯断方法。用剪切方法时，应用切削或研磨方法对试样的断面进行再加工，以消除剪切的影响。
1.4 为了减小试样面积和试样端面的腐蚀对试验结果的影响，若要考虑数据对比，取样方向和方法应一致，并应尽可能使用尺寸相同或接近的薄试样。试样的参考尺寸是(30 mm～40 mm)×20 mm ×(1.5 mm ～5 mm)。
1.5 试样上有氧化皮附着时，应用切削或研磨方法除去。
1.6 试样的所有表面应用粒度符合GB/T 2481.1规定的砂布或砂纸按顺序进行研磨。研磨时要避免发热。最后用粒度为W 20的水砂纸进行湿磨。
注: 如果试样表面有粗糙度一致的要求时，可用磨床磨。
1.7 用游标卡尺测量试样的尺寸，计算试样的总面积以及试验的有效面积。
1.8 将试样表面清洗后，用丙酮或无水乙醇除油，然后存放于干燥器内。
1.9 试验前称量试样重量，精确到1mg 。
2 试验溶液
用符合GB/T 622规定的优级纯盐酸和蒸馏水或去离子水配制成0.05mol/L(即稀释约245倍)的盐酸溶液，把符合HG/T3 -1085规定的分析纯三氯化铁(FeCl3 ·6 H20)100g 溶于900 mL O.05 mol/L盐酸溶液中，配制成6%三氯化铁溶液。
3 试验仪器和设备

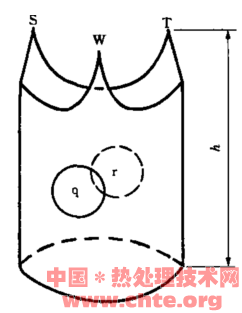

3.1 使用玻璃制的烧杯等作为试验容器，推荐使用按（图1）制作的试验支架。支架用聚氯乙烯塑料管或玻璃管制成。试样能水平地放置在S、T、W三个顶端上。三个顶端要磨尖。以试样能大致处在溶液中间部位来确定支架高度h。支架侧面钻适当大小的 q、r二孔，使溶液能够对流。
 oGX热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
oGX热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图1
3.2 采用能使试验溶液保持在规定温度的恒温(水浴)槽。
|
