| SWg热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
采用盐浴炉加热并使用淬火夹具，金钢石锯片基体淬火工艺采用自由加热、加压淬油冷却的方式。为减少基体的加热变形和内应力，基体应先进行低温预热，为减少基体氧化和脱碳的倾向，宜采用盐浴炉加热。为有效地实现加压淬火油冷却，关键在于设计出简易合理的淬火夹具。夹具设计时主要考虑如下几个方面：夹具应有足够的厚度和一定的平面度及加工精度。夹具的平面度和精度是限制基体淬火变形的主要，保证如果夹具的厚度不够，在使用中易受加热后的基体热量传导作用而发生变形，破坏夹具原来的平面度而失去对基体淬火变形的限制作用。夹具必须有足够的热量传递能力。SWg热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 SWg热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

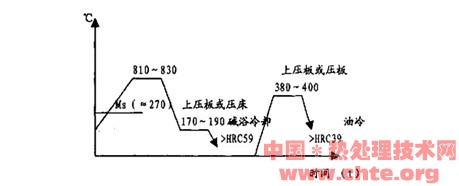

图2 盐浴热处理曲线SWg热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
4.2 盐浴淬火锯片金相SWg热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 SWg热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

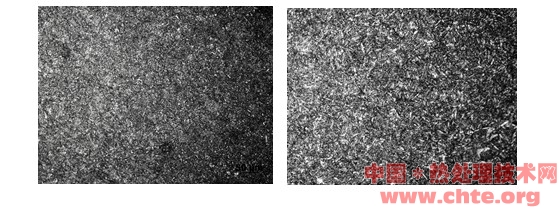

65Mn锯片表面显微组织形貌200X 65Mn锯片表面显微组织形貌500XSWg热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
 SWg热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE

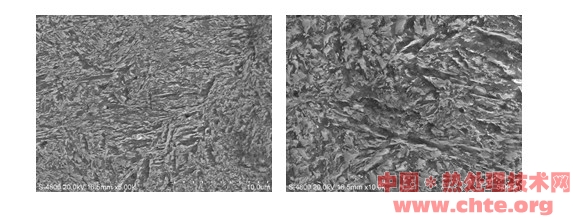

65Mn锯片高倍组织形貌5000X 65Mn锯片高倍组织形貌10000XSWg热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
图3 金相SWg热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
SWg热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
SWg热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
利用扫描电子显微镜对以上4个试样的高倍显微组织进行了观察，金相图片为带有马氏体位向的回火屈氏体组织，硬度45HRC，属正常的淬火+中温回火组织。SWg热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
SWg热处理技术网 — 热处理行业的超级智库 CHTE 最全的热处理技术信息网站 热处理技术网 CHTE
3/6 首页 上一页 1 2 3 4 5 6 下一页 尾页
|
